Comment fonctionne un disjoncteur à boîtier moulé ?

Résumé de l'article :Cet article explique comment unDisjoncteur à boîtier moulé(MCCB), pourquoi il est essentiel dans les systèmes de distribution électrique modernes et comment le sélectionner, l'installer et l'entretenir correctement. Il répond également aux problèmes courants des clients, tels que les défaillances de la protection contre les surcharges, le dimensionnement incorrect, les déclenchements intempestifs et les risques de sécurité dans les systèmes électriques industriels et commerciaux.

Table des matières

• 1. Présentation du disjoncteur à boîtier moulé
• 2. Comment fonctionne le MCCB
• 3. Composants clés à l'intérieur du MCCB
• 4. Avantages et valeur pratique
• 5. Comment sélectionner le bon MCCB
• 6. Applications industrielles
• 7. Entretien et dépannage
• 8. MCCB par rapport aux autres disjoncteurs
• 9. Questions fréquemment posées

1. Présentation du disjoncteur à boîtier moulé

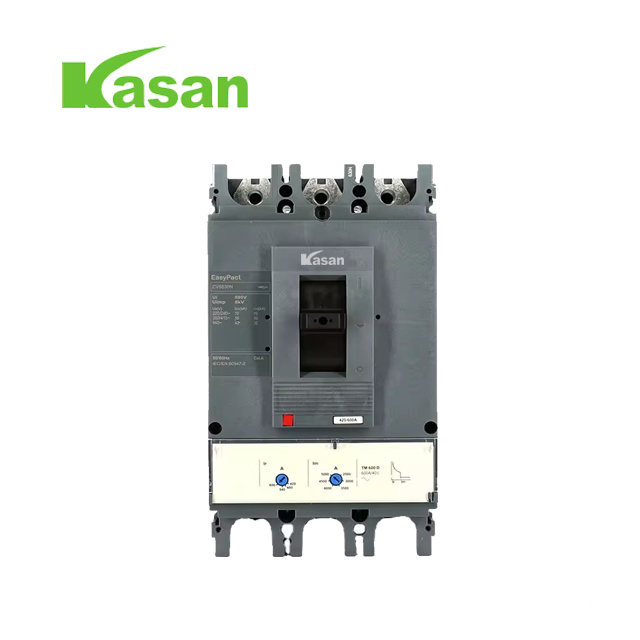

Un disjoncteur à boîtier moulé (MCCB) est un dispositif de protection électrique conçu pour déconnecter automatiquement un circuit lorsque des conditions anormales telles qu'une surcharge, un court-circuit ou un défaut à la terre se produisent. Contrairement aux simples fusibles, les MCCB peuvent être réinitialisés et réutilisés, ce qui les rend très efficaces pour les systèmes électriques industriels et commerciaux.

Les MCCB sont largement utilisés dans les panneaux de distribution d'énergie, les systèmes de protection des moteurs et les installations électriques lourdes où la fiabilité et les paramètres de protection réglables sont requis.

2. Comment fonctionne le MCCB

Le principe de fonctionnement d'un disjoncteur à boîtier moulé repose sur deux mécanismes de protection clés : la protection thermique et la protection magnétique.

• Protection thermique :Une bande bimétallique se plie lorsqu'un courant excessif circule pendant une période prolongée, déclenchant un mécanisme de déclenchement.
• Protection magnétique :Lors d'un court-circuit, un courant élevé génère un champ magnétique qui déclenche instantanément le disjoncteur.

Cette double protection garantit à la fois une sécurité contre les surcharges à long terme et une réponse immédiate en cas de court-circuit. Cette combinaison permet aux MCCB de protéger les équipements sensibles et de prévenir les risques d'incendie dans les réseaux électriques.

Dans les systèmes modernes, les paramètres de déclenchement réglables permettent aux ingénieurs d'affiner les performances en fonction des caractéristiques de charge, améliorant ainsi la stabilité du système et réduisant les arrêts inutiles.

3. Composants clés à l'intérieur du MCCB

Un MCCB est composé de plusieurs composants techniques qui fonctionnent ensemble pour garantir un fonctionnement sûr :

Chaque composant contribue à la capacité du MCCB à gérer des charges de courant élevées tout en maintenant la sécurité et la durabilité dans des environnements exigeants.

4. Avantages et valeur pratique

Les MCCB résolvent plusieurs problèmes électriques industriels courants :

• Empêche les dommages à l'équipement causés par la surcharge et les courts-circuits
• Réduit les temps d'arrêt grâce à un fonctionnement réinitialisable
• Améliore la fiabilité du système électrique
• Offre des paramètres de déclenchement réglables pour une protection flexible
• Gère efficacement les applications à courant élevé

Par rapport aux systèmes de fusibles traditionnels, les MCCB réduisent considérablement les coûts de maintenance et améliorent la continuité opérationnelle dans les installations industrielles.

5. Comment sélectionner le bon MCCB

Le choix du MCCB approprié est essentiel pour garantir la protection du système et éviter les déclenchements intempestifs. Les facteurs clés comprennent :

• Courant nominal (In) :Doit correspondre aux exigences de charge
• Capacité de coupure :Possibilité d'interrompre le courant de défaut en toute sécurité
• Type de courbe de déclenchement :Détermine la sensibilité de la réponse
• Nombre de pôles :Basé sur des systèmes monophasés ou triphasés
• Conditions environnementales :Température, humidité et lieu d'installation

Une sélection incorrecte entraîne souvent une panne prématurée, une surchauffe ou des arrêts inutiles, qui sont des problèmes courants dans les systèmes électriques industriels.

6. Applications industrielles

Les MCCB sont utilisés dans un large éventail d'industries en raison de leur robustesse et de leur adaptabilité :

• Usines de fabrication
• Bâtiments commerciaux
• Centres de données
• Panneaux de distribution d'énergie
• Systèmes CVC
• Centres de contrôle des moteurs

Dans ces environnements, une alimentation ininterrompue et une protection contre les défauts électriques sont essentielles à la sécurité et à l’efficacité opérationnelles.

7. Entretien et dépannage

Un entretien approprié garantit les performances à long terme des MCCB. Les pratiques courantes incluent :

• Inspection régulière des bornes pour détecter les signes de surchauffe
• Test périodique des fonctions de déclenchement
• Nettoyer la poussière et les contaminants du boîtier
• Contrôle de l'usure mécanique des composants de commutation

Les problèmes courants incluent :

• Déclenchements intempestifs dus à un dimensionnement incorrect
• Défaut de déclenchement dû à l'usure mécanique
• Surchauffe causée par des connexions desserrées

La détection précoce de ces problèmes évite les temps d’arrêt coûteux du système et les dommages aux équipements.

8. MCCB par rapport aux autres disjoncteurs

Cette comparaison montre pourquoi les MCCB sont préférés dans les environnements à forte charge où la flexibilité et la fiabilité sont essentielles.

9. Questions fréquemment posées

Q1 : Quel est l’objectif principal d’un MCCB ?
Il protège les circuits électriques des surcharges et des courts-circuits en coupant automatiquement l'alimentation.

Q2 : Le MCCB peut-il être réutilisé après un déclenchement ?
Oui, les MCCB sont conçus pour être réinitialisés et réutilisés une fois les conditions de défaut éliminées.

Q3 : Combien de temps dure un MCCB ?
Généralement 10 à 20 ans selon les conditions d'utilisation et les pratiques de maintenance.

Q4 : Qu'est-ce qui cause le déclenchement intempestif du MCCB ?
Calcul de charge incorrect, alimentation électrique instable ou paramètres de déclenchement incorrects.
